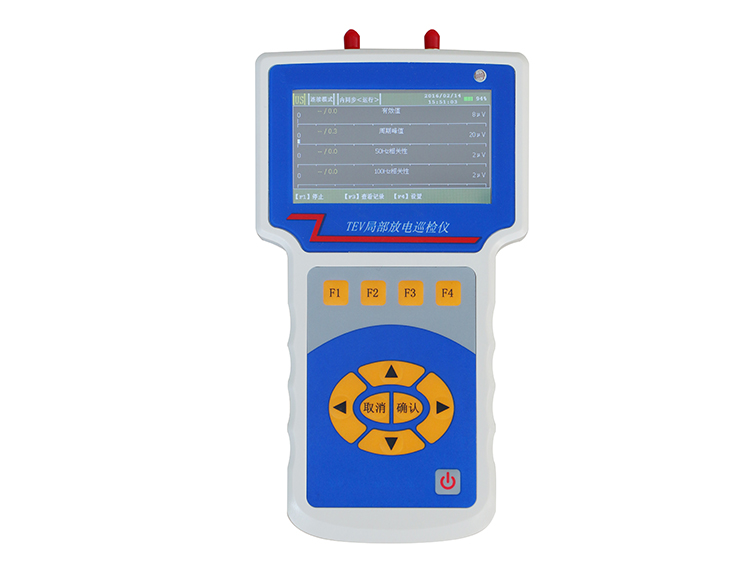

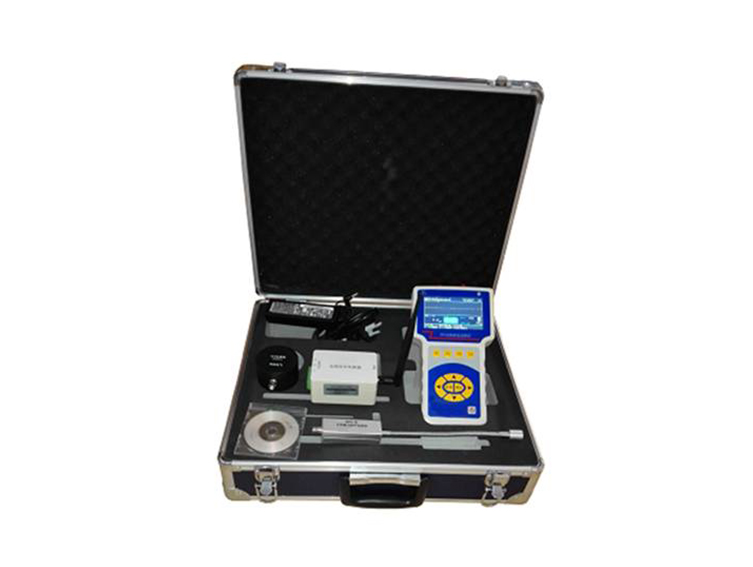

JZ5002局部放電巡檢儀采用暫態對地電壓(TEV)測量和超聲波(US)測量?jī)煞N新興技術對開關柜進行故障檢測。 設備采用便攜式，操作簡單，TEV傳感器貼在箱壁，US傳感器沿著開關柜上的縫隙掃描檢測，對高壓開關及開關柜無任何損害，所有的檢測對高壓開關及開關柜設備的運行不產生任何影響。該產品可以對測量進行信號多周期觀察，對放電進行頻率識別，并通過多種模式進行分析，能夠清楚地判斷出開關柜是否出現故障。其測量技術在國內外已達領先水平。
產品特點
※ 體積小，重量輕，攜帶方便，便于現場使用。
※ 采用自動增益控制調節，抗干擾能力強。
※ TEV測量采用波形模式、統計模式（峰值圖、PRPD圖、PRPS圖）、脈沖模式等多種測量方式。
※ 超聲（US）測量采用波形模式、連續模式、相位模式等多種測量方式。
※ 時域波形多周波顯示模式，精準判斷干擾與放電。
※ 軟件提供放電譜圖專家?guī)煲约爸悄茉\斷系統，精確判斷故障放電類型。
※ 具備數據保存功能，可以實現數據回放功能。
※ 巡檢數據可通過SD卡或者U盤等導出到PC機中，從而完成用戶報告的創建。
※ 以TEV傳感器和超聲傳感器（非接觸式）檢測方式為一體。
技術參數
|
主機參數 |
|
|
|
可檢測通道數 |
2個通道，1個TEV通道，1個US通道 |
|
|
采樣精度 |
12bit |
|
|
同步方式 |
內同步，外同步，光同步 |
|
|
TEV參數 |
|
|
|
檢測帶寬 |
3M-80MHz |
|
|
測量范圍 |
0~60dB |
|
|
測量誤差 |
±1dB |
|
|
分辨率 |
1dB |
|
|
每周期最大脈沖數 |
720個 |
|
|
最小脈沖頻率 |
10Hz |
|
|
輸出接口 |
標準SMA |
|
|
US參數 |
||
|
中心頻率 |
40kHz |
|
|
分辨率 |
0.1uV |
|
|
精度 |
±0.1uV |
|
|
測量范圍 |
0.5uV～1mV |
|
|
輸出接口 |
標準SMA |
|
|
硬件 |
||
|
顯示屏 |
4.3”TFT真彩色液晶顯示屏 |
|
|
分辨率 |
480×272 |
|
|
操作 |
薄膜按鍵 |
|
|
存儲 |
SD卡標配16G卡，最大支持32G |
|
|
接口 |
3.5mm立體聲耳機插孔 |
|
|
|
DC-005低壓直流充電器輸入口 |
|
|
|
充電LED指示燈 |
|
|
|
RS232調試口 |
|
|
|
USBD同步口 |
|
|
|
USB2.0 |
|
|
|
網口 |
|
|
|
SD卡插槽 |
|
|
電源 |
|
|
|
內部電源 |
電池供電（16.8V鋰電池） |
|
|
正常工作時間 |
約7小時，充滿時間約3小時 |
|
|
尺寸 |
||
|
長×寬×高 |
235mm×133mm×48mm |
|
|
重量 |
0.85kg |
|
|
環境 |
|
|
|
使用環境溫度 |
-20℃至50℃ |
|
|
存儲環境溫度 |
-40℃～70℃ |
|
|
濕度 |
10%-90%（非冷凝） |
|
|
海拔高度 |
≤3000m |
|
